Цртање лука и кружног исечка

Класа Graphics у .NET Framework-у омогућава цртање лукова и кружних исечака помоћу метода DrawArc() и FillPie(). Ови облици се дефинишу као делови елипсе уписане у правоугаоник. Поред координата и димензија правоугаоника, наводе се и углови којима се дефинише део елипсе који се црта.

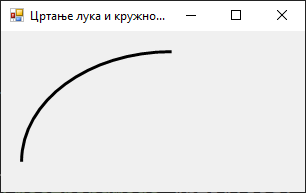

Цртање лука

Метода DrawArc() црта лучни део елипсе. Као параметри методе наводе се: оловка којом се црта лук, координате и димензије правоугаоника у који је уписана елипса, почетни угао у степенима (мерен од \(0°\) на десно, у смеру казаљке на сату) и угао кретања лука у степенима (који може бити и негативан). На пример:

protected override void OnPaint(PaintEventArgs e)
{
    base.OnPaint(e);
    Graphics g = e.Graphics;
    g.SmoothingMode = SmoothingMode.AntiAlias;
    using (Pen olovka = new Pen(Color.Black, 3))
    {
        g.DrawArc(olovka, 20, 20, 300, 220, 180, 90);
    }
}

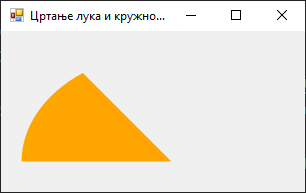

Цртање кружног исечка

Метода FillPie() попуњава део елипсе између њеног лука и центра, формирајући кружни исечак (енгл. pie slice). Овде уместо оловке треба да користиш четку, а остали параметри су исти као код DrawArc().

protected override void OnPaint(PaintEventArgs e)
{
    base.OnPaint(e);
    Graphics g = e.Graphics;
    g.SmoothingMode = SmoothingMode.AntiAlias;
    using (Brush cetka = new SolidBrush(Color.Orange))
    {
        g.FillPie(cetka, 20, 20, 300, 220, 180, 45);
    }
}
