Јединице мере димензија графичких објеката

У програмском језику C#, у Windows Forms апликацијама, када радиш са графичким објектима, често је потребно подесити димензије тих објеката, као што су ширина и висина. Јединице мере које се користе за димензије могу бити различите, али најчешће се користе пиксели (енгл. pixels), тачке (енгл. points) или инчи (енгл. inches). Пиксели (pixels) су најчешће јединице мере у графичким апликацијама, где један пиксел представља најмању тачку на екрану. Тачке се често користе у контексту штампе, где један инч има 72 тачке. Инчи се користе за физичке димензије, нарочито у контексту штампања.

Поред наведених, доступне су и следеће јединице мере у оквиру енумерације System.Drawing.GraphicsUnit:

Назив	Вредност	Опис
World	0	Светски координатни систем као јединица мере
Display	1	Јединица мере уређаја – пиксели за екране и 1/100 инча за штампаче
Pixel	2	Пиксел уређаја као јединица мере
Point	3	Тачка штампача (1/72 инча) као јединица мере
Inch	4	Инч као јединица мере
Document	5	Јединица документа (1/300 инча) као јединица мере
Millimeter	6	Милиметар као јединица мере

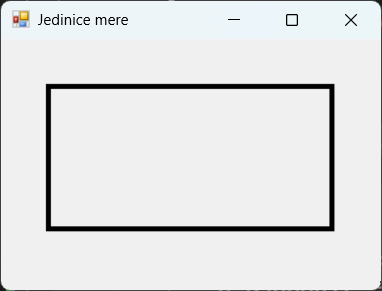

За промену јединице мере графичког објекта, користи се својство Graphics.PageUnit. На пример, нека је задатак да на форми нацрташ правоугаоник димензија \(60\times{30}\) милиметара. Решење задатка може да изгледа овако:

protected override void OnPaint(PaintEventArgs e)
{
    this.Size = new Size(320, 240);
    this.Text = "Jedinice mere";
    Graphics g = e.Graphics;
    g.PageUnit = GraphicsUnit.Millimeter;
    g.DrawRectangle(Pens.Black, 10, 10, 60, 30);
}

Води рачуна да ако промениш PageUnit, све координате и димензије које на даље користиш у методама цртања биће интерпретиране у тој јединици. Такође, приликом коришћења PageUnit, јединица World није подржана и покушај да је подесиш резултираће изузетком.

Јединице мере Windows Forms контрола

У Windows Forms апликацијама, димензије контрола (нпр. Button, Label, Panel и др.) су подразумевано задате у пикселима. На пример:

Button dugme = new Button();
dugme.Width = 250;
dugme.Height = 50;
this.Controls.Add(dugme);

Ако желиш да користиш друге јединице мере, мораш извршити конверзију. На пример, ако желиш да подесиш димензије у тачкама или инчима, можеш користити следеће формуле:

int pikseli = (int)(tacke * 96 / 72);
int pikseli = (int)(inci * 96);

У следећем примеру…

double sirinaInci = 2.5;
double visinaInci = 0.5;
int sirinaPikseli = (int)(sirinaInci * 96);
int visinaPikseli = (int)(visinaInci * 96);
Button dugme = new Button();
dugme.Width = sirinaPikseli;
dugme.Height = visinaPikseli;
this.Controls.Add(dugme);

…дате димензије дугмета конвертују се из инча у пикселе.

У неким случајевима, можда ћеш морати да користиш Graphics објекат за тачније мерење, нарочито ако треба да радиш са штампањем или ако желиш да прилагодиш димензије према DPI (енгл. Dots Per Inch) одликама екрана. На пример:

Graphics g = this.CreateGraphics();
float dpiX = g.DpiX;
float dpiY = g.DpiY;
double sirinaInci = 2.5;
double visinaInci = 0.5;
int sirinaPikseli = (int)(sirinaInci * dpiX);
int visinaPikseli = (int)(visinaInci * dpiY);
Button dugme = new Button();
dugme.Width = sirinaPikseli;
dugme.Height = visinaPikseli;
this.Controls.Add(dugme);
