Структура именског простора System.Drawing

Као што је у првој лекцији овог поглавља напоменуто, именски простор System.Drawing у .NET-у садржи класе и структуре које се користе за рад са графиком, сликама и геометријским облицима. Структуре у овом именском простору су структуре Color, Point, PointF, Size, SizeF, Rectangle и RectangleF. Ове структуре су непромењиве (енгл. immutable), што значи да се њихове вредности не могу мењати након креирања.

Боја

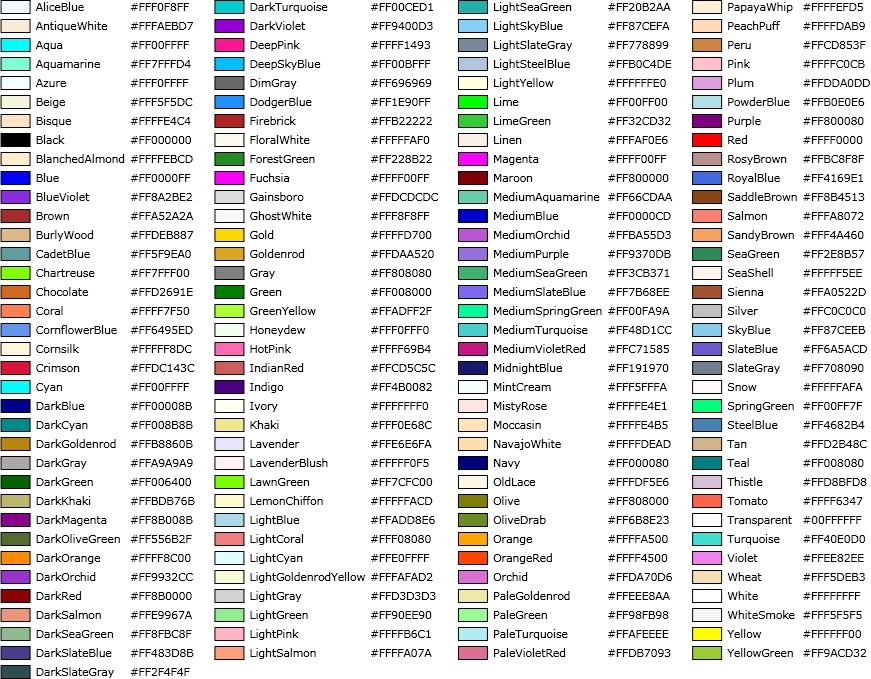

Структура Color представља боју у простору ARGB (Alpha, Red, Green, Blue). Користи се за дефинисање боја за цртање, попуњавање и друге графичке операције. Садржи и унапред дефинисане боје (на пример Color.Red, Color.Blue) и омогућава креирање прилагођених боја. Списак свих предефинисаних боја приказан је на слици испод:

Боја сваког пиксела презентује се 32-битним бројем, где се користи по осам битова за алфа, црвену, зелену и плаву компоненту. Алфа компонентом дефинише се транспарентност – 0 потпуно провидно, а 255 потпуно непровидно. Боје које се не налазе на списку боја можеш креирати FromArgb() методом. На пример, црвену боју можеш креирати на следећи начин…

Color clr = Color.FromArgb(255, 0, 0);

…или:

Color poluprovidnaPlava = Color.FromArgb(128, 0, 0, 255);

У другом примеру, вредност 128 за алфа канал значи да је боја делимично провидна, док у првом та вредност није наведена - подразумевана вредност алфа канала је 255, што значи да је боја потпуно непрозирна (opaque).

Тачка

Структура Point представља тачку у 2D простору са целобројним координатама \((X,Y)\). Користи се за позиционирање објеката или дефинисање координата. Структура PointF слична је структури Point, али са координатама типа float. Користи се за прецизније позиционирање у простору са координатама дефинисаним бројевима са покретним зарезом. На пример:

Point p1 = new Point(10, 10);
PointF p2 = new PointF(12.3f, 12.3f);

Ове структуре ћеш често користити у методама као што су DrawLine(), DrawString() и другим графичким операцијама.

Величина

Структура Size представља димензије (ширину и висину) са целобројним вредностима и користи се за дефинисање величина објеката или простора. Слично, структура SizeF користи вредности типа float и користи се за прецизније дефинисање величина са покретним зарезом. На пример:

Size s1 = new Size(123, 123);
SizeF s2 = new SizeF(123.45f, 123.45f);

Правоугаоник

Структура Rectangle представља правоугаони регион са целобројним координатама \((X,Y)\) и димензијама (Width, Height). Користи се за дефинисање области на екрану или за рад са деловима слике. Структура RectangleF, слична је структури Rectangle, користи float за координате и димензије за прецизније дефинисање правоугаоних региона. На пример:

Rectangle r1 = new Rectangle(10, 10, 50, 50);
RectangleF r2 = new RectangleF(50.1f, 50.1f, 89.9f, 89.9f);

У следећем примеру…

protected override void OnPaint(PaintEventArgs e)
{
    base.OnPaint(e);
    Graphics g = e.Graphics;
    Color clrRec = Color.Blue;
    Color clrEll = Color.Red;
    Color clrLin = Color.Green;
    Color clrStr = Color.Black;
    using (Pen penRec = new Pen(clrRec, 3))
    using (Pen penEll = new Pen(clrEll, 2))
    using (Pen penLin = new Pen(clrLin, 2))
    using (Brush brsStr = new SolidBrush(clrStr))
    using (Font fntStr = new Font("Arial", 12))
    {
        Point pRec = new Point(50, 50);
        Size sRec = new Size(200, 100);
        Rectangle rec = new Rectangle(pRec, sRec);
        g.DrawRectangle(penRec, rec);
        g.DrawEllipse(penEll, rec);
        g.DrawLine(penLin, rec.Left, rec.Top, rec.Right, rec.Bottom);
        string str = "Upotreba struktura";
        g.DrawString(str, fntStr, brsStr, new PointF(rec.Left + 26.7f, rec.Top + 40.12f));
    }
}

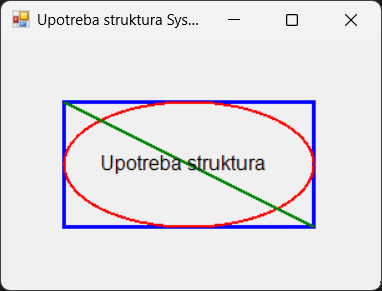

…структуре из именског простора System.Drawing користе се за дефинисање геометријских облика, боја, позиција и димензија. Оне омогућавају цртање правоугаоника, елипсе, линије и текста на форми:
